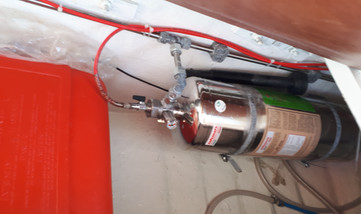

İndirekt sistemler yangının ısı ve aleve duyarlı bir algılama hattı ile algılanıp; sistemi harekete geçirmesi ile borulama mekanizmasından söndürmenin sağlandığı kompakt söndürme sistemleridir.



Hidrolik hesapları yapılarak, delik çapları önceden belirlenmiş nozul tipi ve borulama tesisatı ile elektrik panoları içerisinde kurulur. Pano içerisinde montajlanan algılama hattı, ısı artışı veya alev teması ile, bir veya birkaç yerden patlar. Algılama içerisindeki basıncın tahliye olması sistem vanasını aktive ederek söndürme ajanının borulama tesisatı vasıtasıyla elektrik panosuna boşalmasını sağlar.

​

Isı ve aleve duyarlı yangın algılama hattının özellikleri:

​

● Birden fazla noktada algılama sensörü ve söndürme gücü sağlar,

● Isının ve alevin en yüksek olduğu noktada nozul şeklinde açılır,

● İleri teknoloji polimer yapılıdır,

● Malzeme ömrü uzun sürelidir,

● Malzeme yapısı esnek ve elastiktir,

● Isı ve aleve duyarlıdır,

● Algılama mekanizması otomatiktir

​

Temiz ajanlı HFC227ea FIRELORDS Pano İçi Söndürme Sistemleri, 17 bar çalışma basıncında tasarlanmıştır

​

Sistem tüpü içerisindeki çalışma basıncı sistem vanası üzerindeki manometreden kontrol edilebilmektedir.

​

Opsiyonel olarak temin edilebilecek ürünler:​

​

Manometreli hat sonu dolum adaptörü:

Algılama hattını sonlamak için kullanılan çek valfli, dolum adaptörlü manometredir. Algılama hattı  içerisindeki sistem tüpü ile aynı değerde olan çalışma basıncı, manometreli hatsonu dolum adaptörü üzerinden de hattın sonlandığı noktadan kontrol edilebilmektedir.

​

Gaz boşaldı şalteri:

Karbondioksit gazının kabin içerisine boşalmasını sağlayan borulama tesisatı üzerine montajlanarak, tesisattan gaz geçişi esnasında kontak alınmasını sağlar. Gaz boşalması esnasında gerçekleştirilmek istenen tüm komutlar için kontak kullanılabilmektedir.

​

​

FIRELORDS Pano İçi Söndürme



Sistemleri

(HFC227ea DLP – Direct Low Pressure)

​

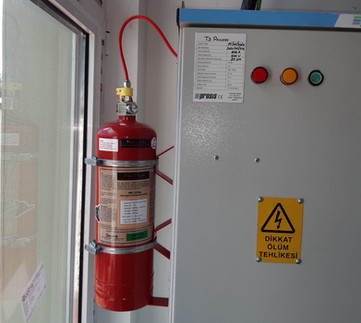

Elektrik panolarında çıkacak yangınların algılanarak, lokal olarak söndürülebilmesi için tasarlanmıştır.



Direkt sistemler yangını ısı ve aleve duyarlı bir algılama hattı ile algılayarak sistem tüpü içerisindeki söndürme maddesini herhangi bir boşaltma tesisatı ve boşaltma nozuluna ihtiyaç duymadan direkt algılama hattı üzerinden alevlerin üzerinde boşaltarak söndürme sağlar.

​

Isı ve aleve duyarlı yangın algılama hattının özellikleri:

​

• Birden fazla noktada algılama sensörü ve söndürme gücü sağlar,

• Isının ve alevin en yüksek olduğu noktada nozul şeklinde açılır,

• İleri teknoloji polimer yapılıdır,

• Malzeme ömrü uzun sürelidir,

• Malzeme yapısı esnek ve elastiktir,

• Isı ve aleve duyarlıdır,

• Algılama mekanizması otomatiktir

​

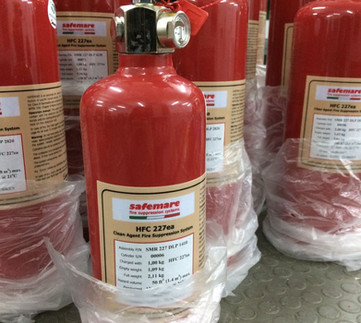

Temiz ajanlı HFC227ea FIRELORDS Pano İçi Söndürme Sistemleri, 17 bar çalışma basıncında tasarlanmıştır.

Sistem tüpü içerisindeki çalışma basıncı sistem vanası üzerindeki manometreden kontrol edilebilmektedir.

​

Opsiyonel olarak temin edilebilecek ürünler:

​

Manometreli hat sonu dolum adaptörü:

Algılama hattını sonlamak için kullanılan çek valfli, dolum adaptörlü manometredir. Algılama hattı  içerisindeki sistem tüpü ile aynı değerde olan çalışma basıncı, manometreli hatsonu dolum adaptörü üzerinden de hattın sonlandığı noktadan kontrol edilebilmektedir.

​

Direkt ve Indirekt Sistem Kapasiteleri;

2,0 kg. sistemler maksimum 2,9 metreküpe kadar,

3,0 kg. sistemler maksimum 4,3 metreküpe kadar,

4,0 kg. sistemler maksimum 5,7 metreküpe kadar,

5,0 kg. sistemler maksimum 7,2 metreküpe kadar,

5,5 kg. sistemler maksimum 8,0 metreküpe kadar,



İç hacimlerdeki elektrik panolarında söndürme sağlayacak şekilde karada %7,9 tasarım konsantrasyonu ile EN 15004 tasarım standardlarına göre, HFC227ea direk ve indirek sistemlerin hidrolik ve tasarım hesapları yapılmıştır.



İç hacmi daha büyük pano ve alanlar ile ilgili HFC227ea indirek sistemlerinde 15,0 kg.’a kadar kapasite sağlayan çözümler mevcuttur.
